Schallfeld

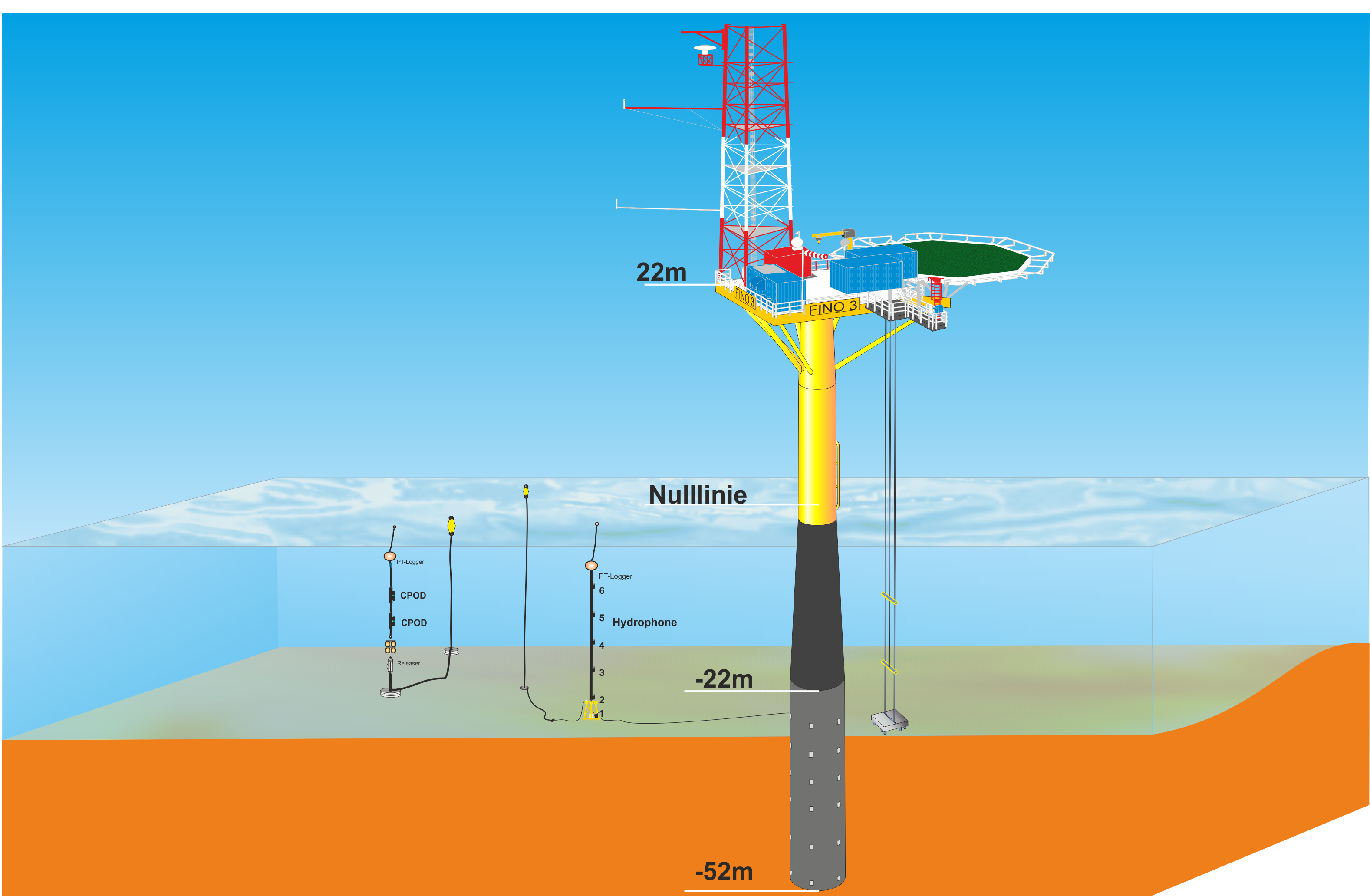

Acoustic chain in the range of FINO3
Acoustic chain in the range of FINO3

Untersuchung der räumlichen und zeitlichen Variabilität des Schallfeldes bei FINO3 mit gleichzeitiger Erfassung der Anwesenheit von Schweinswalen

Wehrtechnische Dienststelle für Schiffe und Marinewaffen, maritime Technologie und Forschung (WTD 71)
Dr. Frank Gerdes

Ziel ist die Vermessung des Schallfeldes bei FINO3 sowie dessen mögliche Änderung durch den Bau und Betrieb der Offshore-Windparks DanTysk und Sandbank. Hierfür wird in der Nähe von FINO3 eine akustische Messkette mit mehreren über die Wassersäule verteilten Hydrophonen installiert. Damit soll die Korrelation des Unterwasserschalls mit Umweltparametern sowie mit Bau- und Betriebsparametern der Windparks untersucht werden. Aus den Untersuchungen werden fundierte Aussagen zur umweltbedingten Veränderlichkeit der Schallausbreitung und -Verteilung sowie zu den physikalischen Grenzen der Vorhersagbarkeit von Schalldrücken im Zusammenhang mit Windparks abgeleitet.

Dies schafft eine Grundlage für die Diskussion und Bewertung von Ergebnissen von Einzelmessungen und Schallfeldprognosen. Zum anderen werden wissenschaftliche Grundlagen zur Bewertung von kumulativen Einflüssen von Windparks und zur Entwicklung von Maßnahmen zur Vermeidung von negativen Einflüssen auf das Vorkommen von Schweinswalen in der näheren Umgebung von FINO3 bereitgestellt.

Arbeitsplanung:
Es werden Schallfeldmessungen während verschiedener Bau- und Betriebsphasen der Offshore-Windparks sowie während unterschiedlicher Umweltbedingungen durchgeführt. Zusätzlich wird mit schiffsbasierten Messkampagnen die räumliche Veränderlichkeit des Schallfeldes untersucht. Beide Datensätze werden hinsichtlich der Variabilität des umwelt- sowie bau- und betriebsabhängigen Schallfeldes analysiert. Gängige Verfahren zur Schallfeldprognose werden hinsichtlich der Auswirkung der umweltbedingten Variabilität und den Unsicherheiten in den Randbedingungen untersucht. Die Mess- und Simulationsergebnisse werden in einer für das Genehmigungsverfahren bewertungspraktischen Form dokumentiert. Zudem werden mit akustischen und optischen Methoden das lokale Vorkommen von Schweinswalen und dessen mögliche Änderung erfasst.

Ergebnisse

Die bisherigen Ergebnisse zum Aufbau und Betrieb des Messsystems, zu Schallausbreitungsversuchen und zu Messungen von Rammschall sowie zur Erfassung von Schweinswalen mit C-PODs und Kameras sind in folgenden Tagungsbeiträgen beschrieben:

Stefan Ludwig et.al., Static acoustic monitoring if harbor porpoises at the research platform FINO3, German Bight, North Sea, Conference on the Effects Of Noise On Aquatic Live 2016, Dublin | Link zum PDF

Frank Gerdes et.al, Measurements of pile driving noise at the research platform FINO3, InterNoise 2016, Hamburg | Link zum PDF

Frank Gerdes und Max Görler, Untersuchungen der Variabilitat der Unterwasserschallausbreitung in der Nordsee, DAGA 2016, Aachen | Link zum PDF

Max Görler und Frank Gerdes, Unterwasserschallmessungen bei der Forschungsplattform FINO3, DAGA 2015, Nürnberg | Link zum PDF

Frank Gerdes und Max Görler, Charakterisierung der Unterwasserschallausbreitung mit definierten akustischen Signalen bei der Forschungsplattform FINO3, DAGA 2014, Oldenburg | Link zum PDF

Max Görler und Frank Gerdes, Messsystem zur Erfassung des Unterwasserschalls bei der Forschungsplattform FINO3, DAGA 2014, Oldenburg | Link zum PDF
